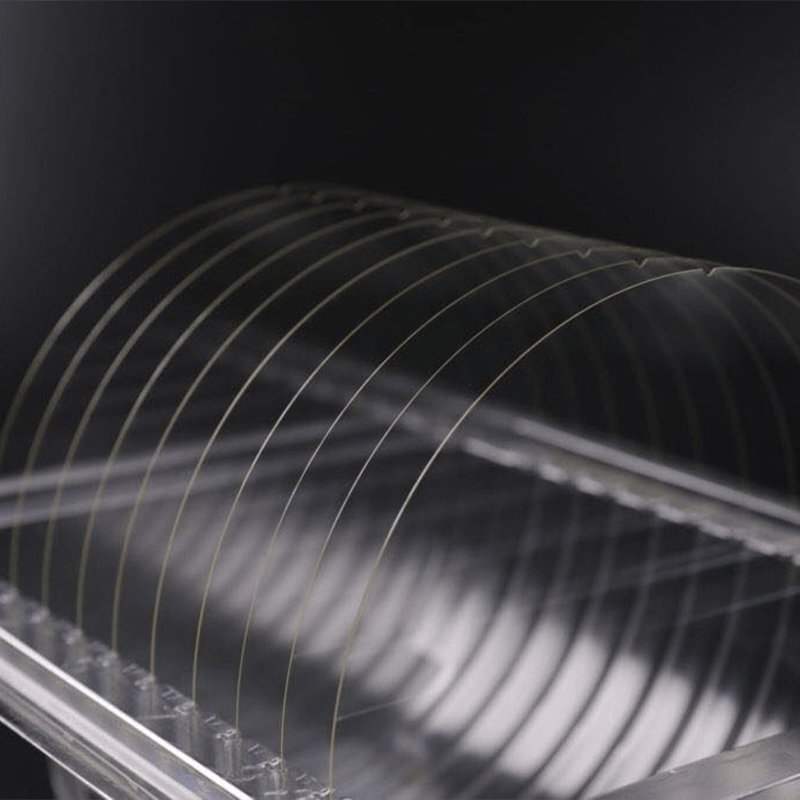

Szklany wafel

Szklany wafel

Ze względu na dobrą przezroczystość, niską intensywność fluorescencji, minimalny współczynnik rozszerzania, silna odporność na wstrząs termiczny, dodatnia stabilność chemiczna, odporność na zarysowania i niską zawartość alkaliczną, szklane wafle są szeroko stosowane w produktach zaawansowanych technologicznie, takich jak CMOS, czujniki CCD, całowanie zintegrowane (ICS) lub mikroelektromechaniczne (mems) opakowani, komunikacja i przetwarzanie danych, optyki i naukowe.

Nasza firma specjalizuje się w długoterminowej produkcji wysokich precyzyjnych wafli szklanych o grubości ≥0,1 mm i zewnętrznych wymiarach ≥φ2 ". Oprócz konwencjonalnych φ4-calowych, φ5-calowych, φ6-calowych, φ8-calowych i φ12-calowych wielkości, oferujemy również dostosowane usługi dla innych rozmiarów. Borofloat, borokrzemowanie (D263T), Corning E-XG, BK7 itp. W przypadku niestandardowych szklanych płytek wykonanych z innych materiałów prosimy o kontakt z naszą sprzedażą.

W branży elektronicznej płytki szklane są stosowane jako substraty do produkcji obwodów zintegrowanych (ICS) Systemy mikroelektromechaniczne (MEMS) i inne urządzenia półprzewodników. Szkło zapewnia stabilną i obojętną powierzchnię do osadzania się cienkiego warstwy i wzornictwa obwodu. Ponadto szklane płytki wykazują dodatnią wydajność termiczną, umożliwiając wydajne rozpraszanie ciepła podczas pracy urządzenia. W miarę wzrostu wymiarów urządzenia elektronicznego i złożoności popyt na wysokiej jakości płytki szklane o jednolitej grubości i niskiej gęstości defektu staje się coraz bardziej krytyczne.

Zastosowania optyczne również korzystają również z płytek szklanych, szczególnie w produkcji soczewek, luster i filtrów. Przezroczystość optyczna i jednorodność szkła sprawiają, że jest to idealny materiał do precyzyjnych komponentów optycznych stosowanych w kamerach, teleskopach i systemach laserowych. Przez dokładnie kontrolowanie składu i grubości szklanych płytek producenci mogą dostosować swoje właściwości optyczne, aby spełnić określone wymagania dotyczące transmisji, dyspersji i polaryzacji.

+86-519-83200018 Skontaktuj się z nami
PREV：No previous articleNEXT：Wafel kwarcowy
  • Opis
  • Informacja zwrotna

  • Specyfikacja

    4 cale

    5 cali

    6 cali

    8 cali

    12 cali

    Średnica

    100 ± 0,1 mm

    125 ± 0,1 mm

    150 ± 0,1 mm

    200 ± 0,1 mm

    300 ± 0,1 mm

    Grubość

    500 ± 5 um lub dostosowane

    625 ± 5 um lub dostosowane

    675 ± 5 um lub dostosowane

    725 ± 5 um lub dostosowane

    900 ± 5 um lub dostosowane

    Chropowatość

    RA ≤ 1 nm

    RA ≤ 1 nm

    RA ≤ 1 nm

    RA ≤ 1 nm

    RA ≤ 1 nm

    Warpage

    ≤ 10um

    ≤ 10um

    ≤ 10um

    ≤ 10um

    ≤ 10um

    Płaskość

    ≤ 3 um

    ≤ 3 um

    ≤ 3 um

    ≤ 3 um

    ≤ 3 um

    Powierzchnia

    20/10

    20/10

    20/10

    20/10

    20/10

    Kształt

    Okrągłe, z lokalizacją krawędzi, z lokalizacją kątów

    Odwrócone krawędzie

    45 °, półka; Kształt C.

    Tworzywo

    Sodalima, Pyrex, Borofloat, Borokomian (D263T), Corning Eagle XG, BK7 itp.

    Uwaga

    Szklane płytki można dostosować
