Wafle optyczne są niezbędnymi komponentami w różnych branżach zaawansowanych technologii, w tym telekomunikacji, produkcji półprzewodnikowej i fotoniki. Te cienkie, podłoża w kształcie dysku służą do tworzenia urządzeń optycznych, takich jak soczewki, filtry i czujniki. Zrozumienie ich nieruchomości, zastosowań i procesów produkcyjnych może pomóc inżynierom i badaczom zoptymalizować ich wykorzystanie w zaawansowanych technologiach.
Co to są wafle optyczne?

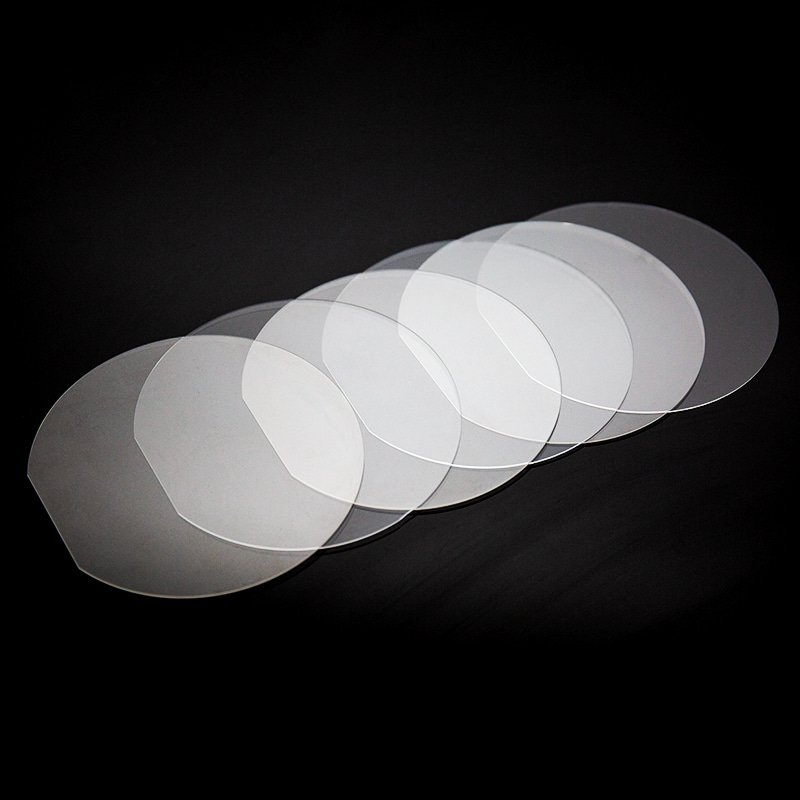

Wafle optyczne są bardzo cienkie, płaskie substraty zwykle wykonane z materiałów takich jak krzem, szkło lub wyspecjalizowane kryształy optyczne. Służą jako podstawa do wytwarzania elementów mikrooptycznych, w tym:
- Dyfrakcyjne elementy optyczne (czy)
- Falowody
- Filtry optyczne
- Obwody zintegrowane fotoniczne (zdjęcia)
Ich właściwości precyzyjne i materiałowe określają ich wydajność w aplikacjach, takich jak systemy laserowe, urządzenia obrazowe i światłowodowe.
Kluczowe materiały do waflów optycznych
Wybór materiału zależy od zamierzonego zastosowania, zakresu długości fali i warunków środowiskowych. Poniżej znajduje się porównanie wspólnych materiałów optycznych:
Tworzywo | Kluczowe właściwości | Typowe zastosowania |
Krzem (SI) | Wysoki współczynnik załamania światła, przenoszący IR | Optyka w podczerwieni, fotodetektory |
Zatknięta krzemionka | Niski rozszerzalność termiczna, przenoszenie UV | Laser Optics, litografia |
Szafir (al₂o₃) | Ekstremalna twardość, odporna na zarysowania | Podłoża LED, trudne środowiska |
Gallium Arsenide (GAAS) | Wysoka mobilność elektronów | Fotoniki o wysokiej częstotliwości, lasery |
Każdy materiał oferuje unikalne zalety, dzięki czemu kluczowe jest wybranie odpowiedniego opartego na wymaganiach optycznych i mechanicznych.
Proces produkcyjny waflów optycznych
Produkcja wysokiej jakości płytek optycznych obejmuje kilka precyzyjnych kroków:
- Wybór materiału - Wybór odpowiedniego podłoża na podstawie właściwości optycznych i termicznych.
- Przecinanie opłat - Przecinanie wlewków na cienkie wafle za pomocą piat diamentowych lub cięcia laserowego.
- Polerowanie -Osiągnięcie gładkości powierzchni na poziomie nanometru, aby zminimalizować rozpraszanie światła.
- Powłoka (opcjonalnie) -Zastosowanie powłok antyrefleksyjnych lub dielektrycznych w celu zwiększenia wydajności.
- Krojenie i trawienie - Kształtowanie opłatek do mniejszych komponentów do integracji z urządzeniami.
Precyzja ma kluczowe znaczenie na każdym etapie, ponieważ wady mogą degradować wydajność optyczną.
Zastosowania płytek optycznych
Wafle optyczne są używane w szerokiej gamie branż:
1. Telekomunikacja
- Sieci światłowodowe polegają na waflach optycznych w celu routingu sygnału i wzmocnienia.
- Systemy multipleksowania podziału fali (WDM) wykorzystują filtry opalane do oddzielania kanałów lekkich.
2. Przemysł półprzewodnikowy
- Fotolitografia wykorzystuje połączone waże krzemionkowe do wzorca mikroczipów o ekstremalnej precyzji.
- Wafle krzemu są niezbędne do fotonicznych zintegrowanych obwodów (fotki).
3. Medical & Biotech
- Optyczne bioczujniki wykrywają interakcje molekularne w urządzeniach laboratoryjnych.
- Endoskopowe systemy obrazowania zawierają elementy mikrooptyczne do diagnostyki o wysokiej rozdzielczości.
4. Obrona i lotnicze
- Wafle optyczne w podczerwieni umożliwiają systemy obrazowania termicznego i docelowe laserowe.
- Wafle szafirowe są używane w wytrzymałych czujnikach dla trudnych środowisk.
Kluczowe rozważania przy wyborze wafli optycznych
Wybór odpowiedniego wafla optycznego obejmuje ocenę kilku czynników:
- Zakres długości fali - Upewnij się, że materiał przenosi światło na pożądanych długościach fali.
- Stabilność termiczna - Niektóre zastosowania wymagają odporności na wysokie temperatury.
- Jakość powierzchni - Zarysy lub zanieczyszczenia mogą powodować rozpraszanie światła.
- Koszt vs. wydajność -Materiały o wysokiej wydajności mogą być drogie, ale niezbędne do krytycznych zastosowań.
Przyszłe trendy w technologii opłat optycznych
Postępy w technologii optycznej waflowej zwiększają innowacje w wielu dziedzinach:
- Miniaturyzacja - Czystsze wafle umożliwiają kompaktowe urządzenia fotoniczne.
- Nowe materiały - Pojawiające się związki, takie jak azotek krzemu (SI₃N₄), poprawiają wydajność fotoniki.
- Integracja hybrydowa - Łączenie różnych materiałów (np. Niobate krzemowy i litu) zwiększa funkcjonalność.
Wniosek
Wafle optyczne odgrywają kluczową rolę we współczesnej optoelektronice, fotonice i telekomunikacji. Ich właściwości materiałowe, precyzja produkcyjna i wszechstronność zastosowań sprawiają, że są niezbędne w najnowocześniejszych technologiach. Rozumiejąc ich cechy i kryteria wyboru, inżynierowie i badacze mogą zoptymalizować swoje wykorzystanie w systemach optycznych nowej generacji.
